YAVV (NAYY) Çok Damarlı
- Tip
- YVV-A TSE
- NAYY VDE
- Standart
- TS 60502-1
- Anma Gerilimi
- 0,6 / 1kV
- Teknik Veriler
- Min. bükülme yarıçapı kablo çapının 12 katı
- Maks. çalışma sıcaklığı 70°C
- Maks. kısa devre sıcaklığı:
- Kesit 300 mm²'den küçükse 160 °C (maks. 5 sn)
- Kesit 300 mm²'den büyükse 140 °C (maks. 5 sn)

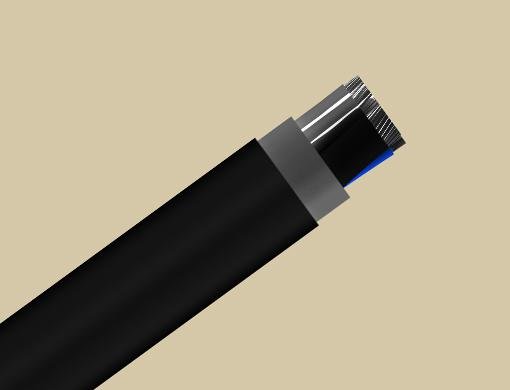

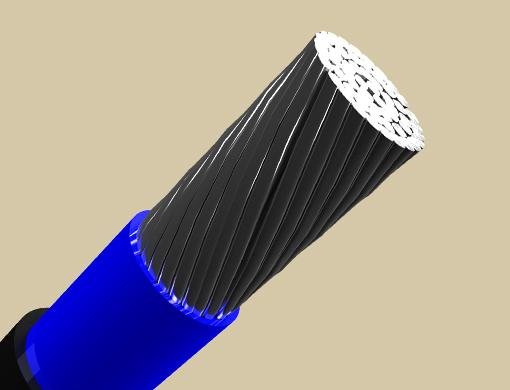

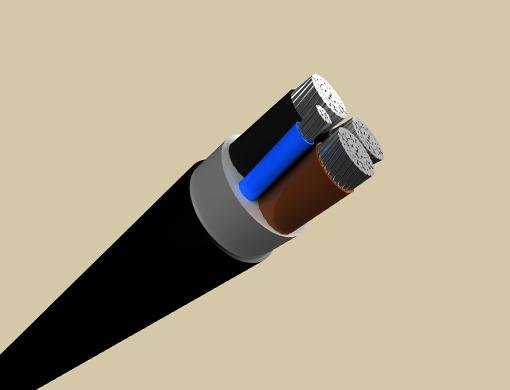

- Yapı
- Alüminyum bükülü iletken
- PVC yalıtkan
- PVC dolgu
- Siyah PVC dış kılıf
- Kullanım Yerleri
- Mekanik darbenin olmadığı alanlarda, bina içinde, yer altında, güç merkezlerinde enerji dağıtım kablosu olarak kullanılır.
| Nominal Kesit | Dış Çap | Ağırlık | Standart Sevk Uzunluğu | DC Direnci 20 ⁰C’de Maks. | Boru İçerisinde 20⁰C | Havada 30⁰C | |||||
| mm2 | mm | kg/km | m | ohm/km | A | A | |||||
| 3x16re | 20,0 | 550 | 1.000 | 1,910 | 62 | 78 | |||||
| 3x25 rm | 24,0 | 760 | 1.000 | 1,200 | 83 | 99 | |||||
| 3x35 rm | 25,6 | 900 | 1.000 | 0,868 | 102 | 118 | |||||
| 3x50 rm | 29,7 | 1.200 | 1.000 | 0,641 | 124 | 142 | |||||
| 3x70 rm | 33,4 | 1.540 | 1.000 | 0,443 | 158 | 176 | |||||
| 3x95 rm | 38,1 | 2.050 | 1.000 | 0,320 | 190 | 211 | |||||
| 3x120rm | 42,2 | 2.460 | 1.000 | 0,253 | 221 | 242 | |||||
| 3x150rm | 47,0 | 3.050 | 500 | 0,206 | 252 | 270 | |||||
| 3x185rm | 51,5 | 3.750 | 500 | 0,164 | 289 | 307 | |||||
| 3x240rm | 58,2 | 4.750 | 500 | 0,125 | 339 | 363 | |||||
| 3x300rm | 62,0 | 5.850 | 500 | 0,100 | 377 | 412 | |||||
| 3x400rm | 72,0 | 7.450 | 500 | 0,0778 | 444 | 475 | |||||
| 4x16 re | 21,5 | 600 | 1.000 | 1,910 | 62 | 78 | |||||
| 4x25 rm | 26,2 | 900 | 1.000 | 1,200 | 83 | 99 | |||||
| 4x35 rm | 28,3 | 1.100 | 1.000 | 0,868 | 102 | 118 | |||||
| 4x50 rm | 33,0 | 1.450 | 1.000 | 0,641 | 124 | 142 | |||||
| 4x70 rm | 37,0 | 1.850 | 1.000 | 0,443 | 158 | 176 | |||||
| 4x95 rm | 42,3 | 2.450 | 1.000 | 0,320 | 190 | 211 | |||||
| 4x120 rm | 46,7 | 3.000 | 500 | 0,253 | 221 | 242 | |||||
| 4x150 rm | 52,2 | 3.700 | 500 | 0,206 | 252 | 270 | |||||
| 4x185 rm | 57,3 | 4.550 | 500 | 0,164 | 289 | 308 | |||||
| 4x240 rm | 64,8 | 5.800 | 500 | 0,125 | 339 | 363 | |||||
| 4x300 rm | 69,0 | 7.100 | 250 | 0,100 | 377 | 412 | |||||
| 4x400 rm | 79,0 | 9.000 | 250 | 0,0778 | 444 | 475 | |||||
| 3x25/16 rm | 25,0 | 850 | 1.000 | 1,200 | 83 | 99 | |||||
| 3x35/16 rm | 26,5 | 950 | 1.000 | 0,868 | 102 | 118 | |||||
| 3x50/25 rm | 31,5 | 1.300 | 1.000 | 0,641 | 124 | 142 | |||||
| 3x70/35 rm | 35,0 | 1.650 | 1.000 | 0,443 | 158 | 176 | |||||
| 3x95/50 rm | 40,0 | 2.200 | 1.000 | 0,320 | 190 | 211 | |||||
| 3x120/70 rm | 44,5 | 2.700 | 1.000 | 0,253 | 221 | 242 | |||||
| 3x150/70 rm | 48,5 | 3.200 | 500 | 0,206 | 252 | 270 | |||||
| 3x185/95 rm | 53,8 | 4.000 | 500 | 0,164 | 289 | 308 | |||||
| 3x240/120 rm | 60,5 | 5.050 | 500 | 0,125 | 339 | 363 | |||||
| 3x300/150 rm | 65,0 | 6.520 | 250 | 0,100 | 377 | 412 | |||||
| 3x400/185 rm | 75,0 | 8.200 | 250 | 0,0778 | 444 | 475 | |||||
