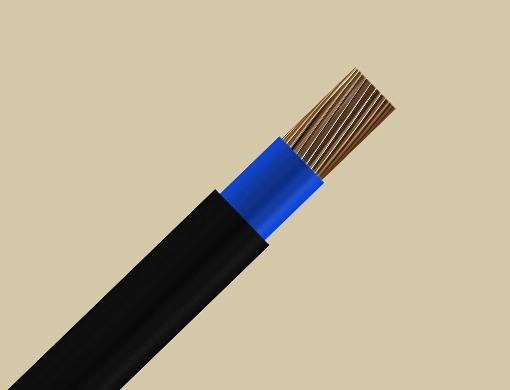

YVV (NYY) Tek Damarlı
- Tip
- YVV TSE
- NYY VDE
- Cu/PVC/PVC BS
- Standart
- TS 60502-1, VDE 276-603
- Anma Gerilimi
- 0,6 / 1 kV
- Teknik Veriler
- Min. Bükülme yarıçapı kablo çapının 12 katı
- Maks. Çalışma sıcaklığı 70 °C
- Maks. Kısa devre sıcaklığı(maks. 5 sn)
- Kesit 300 mm²'den küçükse 160 °C
- Kesit 300 mm²'den büyükse 140 °C

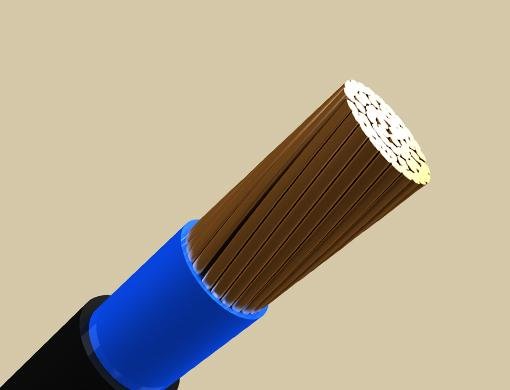

- Yapı
- Elektrolitik tavlı bakır iletken
- PVC yalıtkan
- PVC dolgu
- Siyah PVC dış kılıf
- Kullanım Yerleri
- Mekanik darbenin olmadığı alanlarda, bina içinde, yer altında, güç merkezlerinde enerji dağıtım kablosu olarak kullanılır.
| Nominal Kesit | Dış Çap | Ağırlık | Standart Sevk Uzunluğu | DC Direnci 20 ⁰C’de Maks. | Toprakta 20⁰C | Havada 30⁰C | |||||||
| mm2 | mm | kg/km | m | ohm/km | A | A | A | A | |||||
| 1x4 re | 7,0 | 85 | 1.000 | 4,61 | - | - | 45 | 37 | |||||
| 1x6 re | 7,5 | 106 | 1.000 | 3,08 | - | - | 57 | 48 | |||||
| 1x10 rm | 9,0 | 161 | 1.000 | 1,83 | - | - | 78 | 66 | |||||
| 1x16 rm | 10,0 | 226 | 1.000 | 1,15 | 127 | 107 | 103 | 89 | |||||
| 1x25 rm | 11,3 | 320 | 1.000 | 0,727 | 163 | 137 | 137 | 118 | |||||
| 1x35 rm | 12,3 | 420 | 1.000 | 0,524 | 195 | 165 | 169 | 145 | |||||
| 1x50 rm | 14,0 | 550 | 1.000 | 0,387 | 230 | 195 | 206 | 176 | |||||
| 1x70 rm | 15,5 | 750 | 1.000 | 0,268 | 282 | 239 | 261 | 224 | |||||
| 1x95 rm | 17,8 | 1.020 | 1.000 | 0,193 | 336 | 287 | 321 | 271 | |||||
| 1x120 rm | 19,5 | 1.270 | 1.000 | 0,153 | 382 | 326 | 374 | 314 | |||||
| 1x150 rm | 21,5 | 1.570 | 1.000 | 0,124 | 428 | 366 | 428 | 361 | |||||
| 1x185 rm | 23,5 | 1.930 | 1.000 | 0,0991 | 483 | 414 | 494 | 412 | |||||
| 1x240 rm | 27,0 | 2.520 | 1.000 | 0,0754 | 561 | 482 | 590 | 483 | |||||
